전동 공구의 정류자가 모터 성능과 공구 수명에 중요한 이유는 무엇입니까?

A 전동 공구용 정류자전기 에너지가 얼마나 효율적으로 기계적 동작으로 변환되는지를 직접적으로 결정하는 브러시드 DC 모터의 핵심 구성 요소입니다. 전류 방향 전환을 제어하고 토크 출력을 안정화하며 부하 시 일관된 모터 회전을 보장합니다. 드릴, 그라인더, 톱, 충격 공구 등 산업용 및 소비자용 전동 공구에서 정류자는 성능 안정성, 내구성 및 안전성에 결정적인 역할을 합니다. 이 기사에서는 작동 원리, 재료 선택, 제조 정밀도, 성능 요인, 문제 해결 방법 및 산업 응용 분야를 포함하여 전동 공구 정류자에 대한 심층적인 기술 및 실무 이해를 제공합니다. 이는 신뢰할 수 있는 모터 부품 솔루션을 찾는 엔지니어, 조달 전문가 및 제조업체를 위해 설계되었습니다.

목차

• 1. 전동 공구용 정류자는 정확히 무엇입니까?
• 2. 정류자는 전동 공구 모터 내부에서 어떻게 작동합니까?
• 3. 고성능 정류자에는 어떤 재료가 사용됩니까?
• 4. 정류자는 어떻게 정밀하게 제조됩니까?
• 5. 정류자 성능과 수명에 영향을 미치는 요인은 무엇입니까?
• 6. 일반적으로 발생하는 문제는 무엇이며 어떻게 해결할 수 있습니까?
• 7. 전동 공구에 적합한 정류자를 선택하는 방법은 무엇입니까?

1. 전동 공구용 정류자는 정확히 무엇입니까?

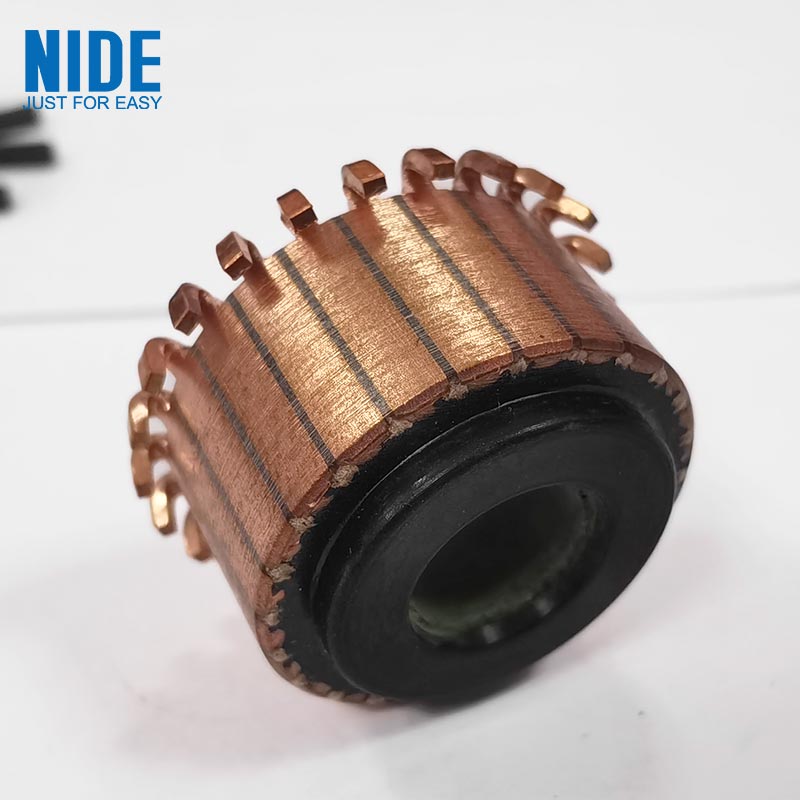

전동 공구용 정류자는 회전자 권선의 전류 방향을 주기적으로 바꾸기 위해 브러시 DC 모터에 사용되는 기계식 회전 전기 스위치입니다. 이러한 제어된 스위칭은 전동 공구 작동에 필수적인 지속적인 회전 운동을 가능하게 합니다.

실제 응용 분야에서 정류자는 전기 드릴, 앵글 그라인더, 원형 톱 및 연마기와 같은 도구가 안정적인 토크 출력을 유지하도록 보장하는 직접적인 역할을 합니다. 그렇지 않으면 모터가 연속 회전을 생성하지 못하여 도구가 비효율적이거나 작동하지 않게 됩니다.

전동 공구는 높은 부하, 진동 및 열 조건에서 작동하는 경우가 많기 때문에 정류자는 일관된 성능과 긴 서비스 수명을 보장하기 위해 높은 정밀도와 내구성으로 설계되어야 합니다.

2. 정류자는 전동 공구 모터 내부에서 어떻게 작동합니까?

정류자의 작동 원리는 동기화된 기계적 회전과 전기적 스위칭을 기반으로 합니다. 모터 샤프트가 회전함에 따라 카본 브러시는 정류자 표면의 분할된 구리 바와 슬라이딩 접촉을 유지합니다. 이 접점은 정확한 간격으로 전기자 권선의 전류 방향을 바꿉니다.

이 과정을 통해 모터 내부의 자기력이 동일한 회전 방향으로 지속적으로 토크를 생성합니다. 이러한 전환 메커니즘이 없으면 모터가 원활하게 회전하지 않고 정지하거나 진동하게 됩니다.

• 전류 스위칭 기능:지속적인 회전을 유지하기 위해 권선의 전류를 역전시킵니다.
• 브러시 접촉 시스템:고정 부품과 회전 부품 사이에 전기 에너지를 전달합니다.
• 아크 억제:스위칭 중 전기 스파크 감소
• 토크 안정화:다양한 부하에서도 원활한 출력 보장

고속 전동 공구에서는 이러한 전환이 분당 수천 번 발생합니다. 이는 정류자가 마모 및 열에 매우 강해야 함을 의미합니다.

3. 고성능 정류자에는 어떤 재료가 사용됩니까?

재료 선택은 정류자 성능을 결정하는 가장 중요한 요소 중 하나입니다. 고품질 정류자는 전도성 금속, 절연재 및 구조 강화재의 조합에 의존합니다.

구리와 운모의 조합은 전도성과 절연성의 균형을 유지하기 때문에 특히 중요합니다. 재료를 잘못 선택하면 전동 공구의 과열, 스파크 및 조기 고장이 발생할 수 있습니다.

4. 정류자는 어떻게 정밀하게 제조됩니까?

A의 제조 과정전동 공구용 정류자전기적 안정성과 기계적 균형을 보장하려면 고정밀 엔지니어링이 필요합니다. 미세한 편차도 성능에 영향을 미칠 수 있습니다.

1. 재료 준비:고순도 동판과 산업용 운모판을 선별하여 검사합니다.
2. 세그먼트 형성:구리는 정밀한 정류자 세그먼트로 스탬핑 및 성형됩니다.
3. 단열재 조립:운모 시트는 각 구리 세그먼트 사이에 삽입됩니다.
4. 고압 성형:구성 요소는 압축되어 견고한 구조적 결합을 보장합니다.
5. CNC 정밀 터닝:완벽한 원형 기하학과 균형을 보장합니다.
6. 표면 마무리:연마는 마찰을 줄이고 브러시 접촉을 향상시킵니다.
7. 테스트 및 검사:전기적, 열적, 기계적 성능 테스트가 수행됩니다.

또한 고급 제조업체에서는 동적 밸런싱 테스트와 고속 회전 시뮬레이션을 수행하여 실제 도구 응용 프로그램의 신뢰성을 보장합니다.

5. 정류자 성능과 수명에 영향을 미치는 요인은 무엇입니까?

정류자의 성능과 내구성은 다양한 작동 및 설계 요소의 영향을 받습니다. 모터 효율을 최적화하려면 이러한 요소를 이해하는 것이 필수적입니다.

• 열저항:고온은 재료를 변형시키고 수명을 단축시킬 수 있습니다.
• 전기 전도도:에너지 효율과 발열량을 결정합니다.
• 기계적 균형:진동, 소음, 마모율에 영향을 미칩니다.
• 브러시 접촉 품질:스파크 발생과 안정성에 직접적인 영향을 미칩니다.
• 작동 부하:지속적인 과부하로 인해 마모가 가속화됩니다.

적절한 설계 최적화 및 유지 관리 관행은 정류자 수명을 크게 연장하고 전반적인 전동 공구 효율성을 향상시킬 수 있습니다.

6. 일반적으로 발생하는 문제는 무엇이며 어떻게 해결할 수 있습니까?

첨단 제조에도 불구하고 정류자는 마모, 오염 또는 부적절한 사용으로 인해 여전히 작동 문제를 경험할 수 있습니다.

• 스파크:브러시 접촉 불량, 먼지, 표면 거칠기로 인해 발생
• 고르지 못한 마모:불균형 또는 일관되지 않은 브러시 압력으로 인한 결과
• 과열:과부하 또는 냉각 부족으로 인해 발생
• 절연 파괴:노화, 습기, 오염으로 인해
• 진동 소음:로터 시스템의 기계적 불균형으로 인해 발생

솔루션에는 표면 재포장, 브러시 교체, 부하 조정, 청소가 포함되며 심각한 경우 전체 정류자 교체도 포함됩니다.

7. 전동 공구에 적합한 정류자를 선택하는 방법은 무엇입니까?

올바른 정류자를 선택하려면 기술 사양, 애플리케이션 환경 및 품질 표준을 신중하게 평가해야 합니다.

• 전도 효율을 위해 구리 순도를 확인하세요.
• 내열성을 위한 운모 단열 품질 검증
• 모터 속도 및 토크 요구 사항과의 호환성 보장
• 제조 정밀도 및 품질 균형 평가
• 공급업체 신뢰성 및 인증 표준 확인

산업 사용자는 강력한 엔지니어링 역량과 일관된 품질 관리 시스템을 갖춘 공급업체를 우선시해야 합니다.

FAQ(자주 묻는 질문)

결론

그만큼전동 공구용 정류자모터 효율, 안정성, 내구성을 결정하는 중요한 부품입니다. 까다로운 응용 분야에서 장기적인 성능을 보장하려면 고품질 설계, 정밀한 제조 및 적절한 유지 관리가 필수적입니다.
