DC 모터용 12P 후크 전기 정류자

DC 모터용 12P 후크 전기 정류자

전기 모터 정류자는 다양한 전동 공구, 자동차, 오토바이, 가전 제품 및 기타 전기 모터에 널리 사용됩니다.

1. 정류자 매개변수:

2. 정류자 선택

모터가 전체 정류자를 교체해야 하는 경우 정류자의 외부 원 직경, 내부 구멍의 직경, 구리 조각의 길이 및 슬롯 수 및 기타 매개 변수를 감지한 다음 정류자를 선택해야 합니다. 유사한 매개변수가 절대적으로 동일해야 하며 교체를 위해 클립 유형 정류자를 선택하십시오.

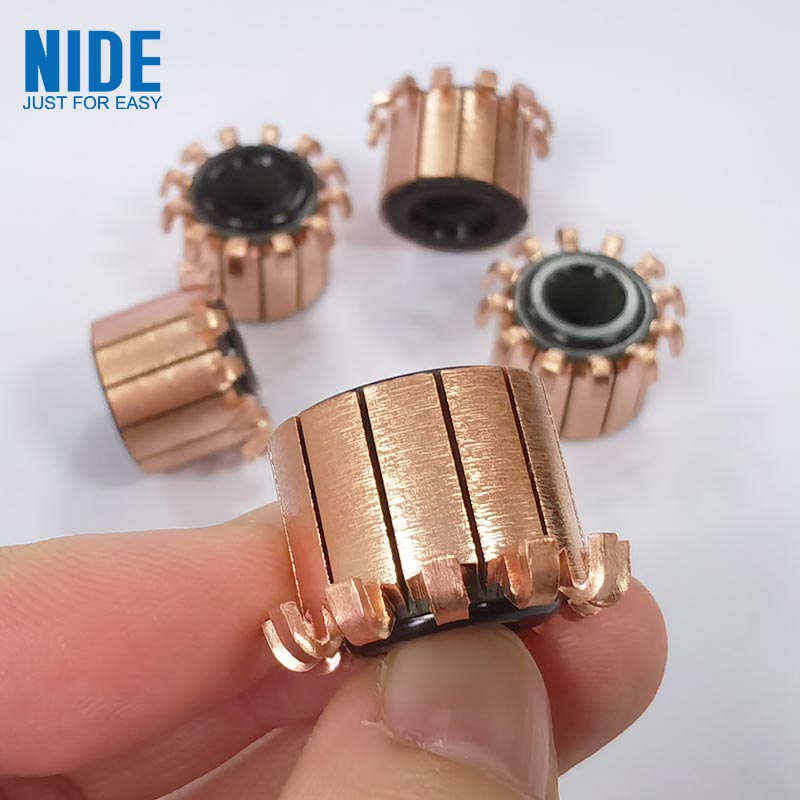

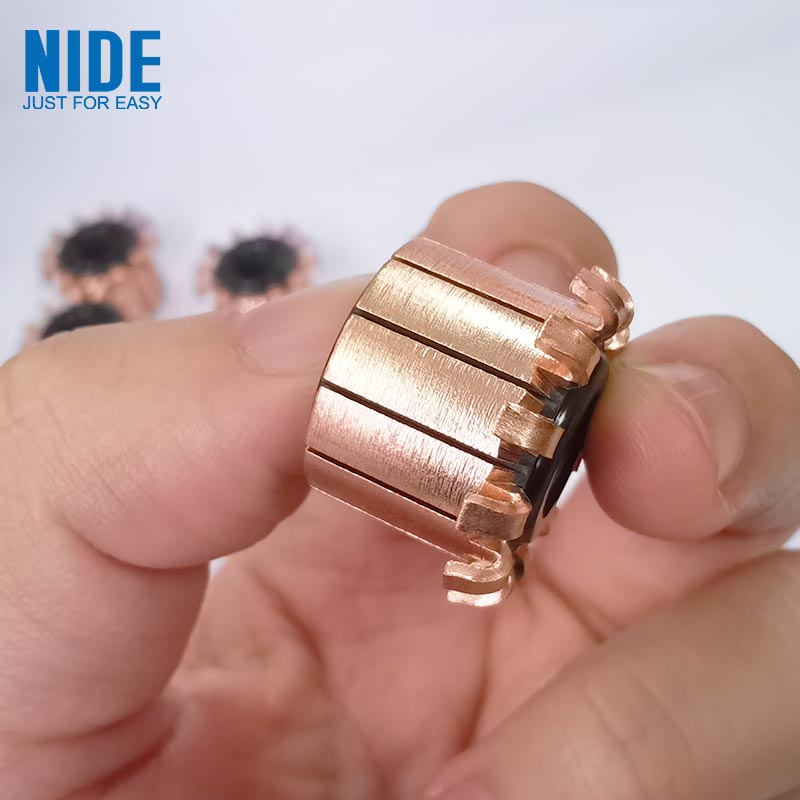

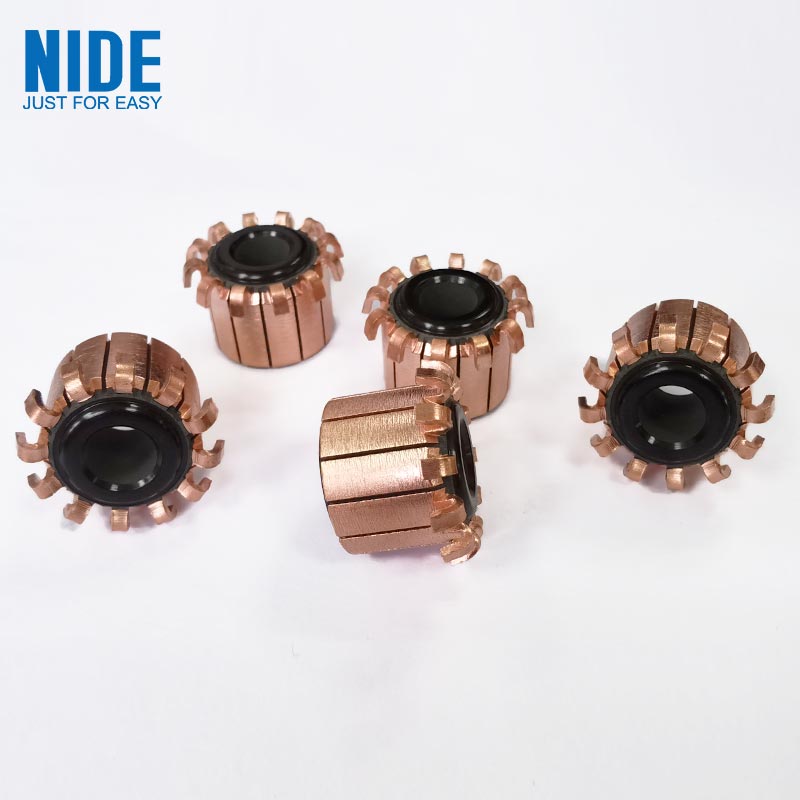

3. 정류자 그림

4. 정류자 교체

ㅏ. 전기자 권선에 단락 및 철 현상이 있는지 테스트하여 문제를 남기지 않도록 제 시간에 제거하십시오.

비. 정류자의 내부 구멍의 직경이 작을 때 전기 피벗에 필요한 내부 구멍의 직경에 도달하기 위해 선반에서 돌리고 확대할 수 있습니다. 내부 구멍의 직경이 크면 부싱을 가공하여 맨홀에 밀어 넣을 수 있습니다.

씨. 클립형 정류자의 클립은 일반적으로 조금 더 길고 필요에 따라 여분의 부분을 잘라낼 수 있으며 주석 용접을 위해 개구부를 깨끗하게 긁어냅니다.

디. 정류자의 열린 슬롯을 전기자 권선의 연결 와이어와 하나씩 약간 정렬한 다음 정류자의 위치가 요구 사항을 충족할 때까지 정류자를 피벗으로 천천히 누릅니다.

이자형. 배선 헤드 단 아래의 피벗 샤프트에서 손상된 정류자를 끄거나 배선 헤드 단 아래에서 쇠톱으로 원 주위를 톱질한 후 정류자를 끌로 뽑아 연결 와이어 헤드를 하나씩 긁어냅니다. 주석 용접용 펜치로 고정한 다음 잔여 정류자 부분을 제거합니다.
