드럼세탁기용 17AM 온도 전류 써멀 프로텍터
이 17AM 시리즈 열 보호기 스위치에는 터미널이 장착되어 있으며 특히 전면 로딩 세탁기 모터 액세서리에 적합합니다.
17AM 시리즈 자체 리셋형 과열 및 과전류 보호 열 스위치(열 보호기)는 온도와 전류의 이중 감지 특성을 가진 제품입니다. 이 제품은 고급 구조, 민감한 동작, 큰 접점 용량 및 긴 수명의 특성을 가지고 있습니다. 작동 전압이 120VAC 및 240VAC인 산업용 애플리케이션을 위한 세탁기, 식기 세척기, 건조기, 진공 청소기 및 다양한 말 및 DC 모터에 사용됩니다.
17AM 써멀 프로텍터 성능
상품명: | 드럼세탁기용 17AM 온도 전류 써멀 프로텍터 |
정격 전류: | 16A/125VAC, 8A/250VAC |
작동 온도, | 50~170℃, 공차±5℃(첨부 목록에 따른 세부사항). |
인장 시험: | 제품의 배선 단자는 50N 이상의 인장력을 견딜 수 있어야 합니다. 리벳 이음은 느슨하지 않아야 하며 와이어가 끊어지거나 미끄러지지 않아야 합니다. |
절연 전압: |
ㅏ. 써멀 프로텍터는 열 파괴 후 배선 사이에서 AC880V를 견딜 수 있어야 하며, 파괴 플래시오버 현상 없이 1분간 지속됩니다. b.AC2000V는 열 프로텍터의 단자 리드와 절연 쉘 사이에서 견딜 수 있으며 고장 섬락 현상 없이 1분간 지속됩니다. |
절연 저항: | 정상적인 조건에서 도체와 절연 쉘 사이의 절연 저항은 100m Ω 이상입니다.(사용되는 미터는 DC500V 절연 저항 미터입니다). |
접촉 저항: | 써멀 프로텍터의 접촉 저항은 50m Ω 이하(납을 포함하지 않음)이어야 합니다. |
밀폐 테스트: | 85℃ 이상의 물(물이 끓지 않음)의 보호기, 지속적인 버블링이 없어야 합니다. |
난방 시험: | 제품은 150℃ 환경에서 96시간 두었다. |
내습성 시험: | 40℃, 상대습도 95%의 환경에서 48시간 동안 본 제품. |
써마 쇼크 테스트: | 150℃, 20℃ 환경에서 제품을 30분마다 번갈아 가며 총 5주기. |
내진동 시험: | 제품은 1.5mm의 진폭, 10~55Hz의 주파수 변화, 3~5분의 스캐닝 변화 주기, 진동 방향 X,Y,Z를 견딜 수 있으며, 각 방향으로 2시간 동안 연속적으로 진동합니다. |
낙하 시험: | 제품을 0.7m 높이에서 1회 자유롭게 떨어뜨렸습니다. |

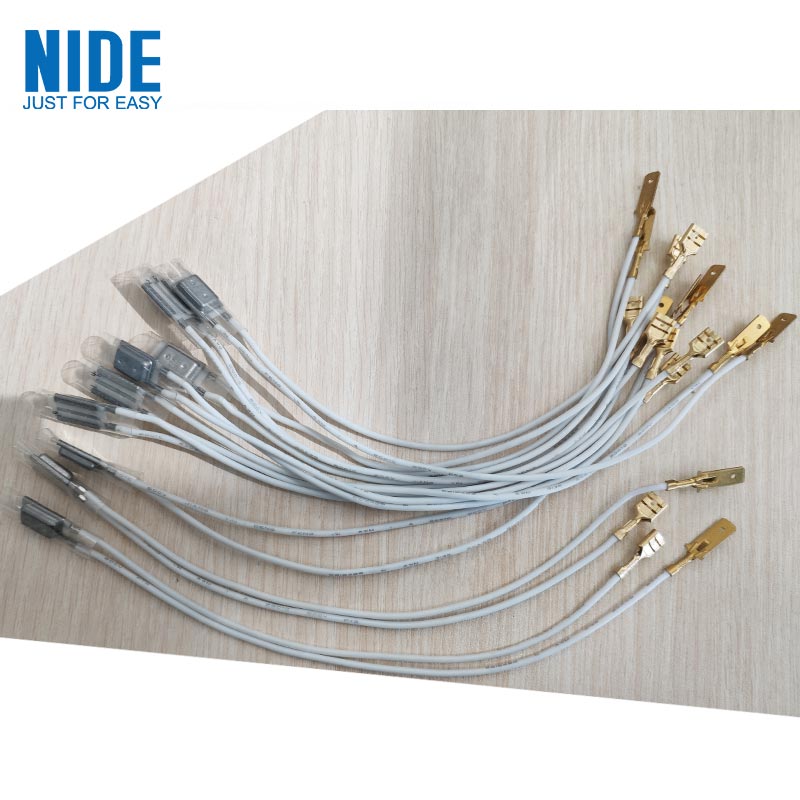

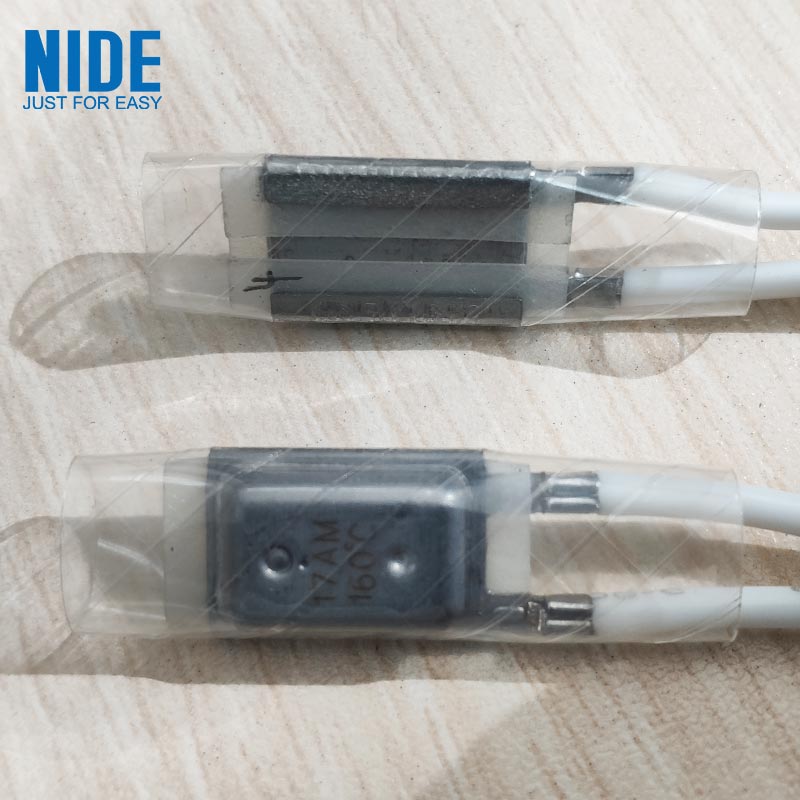

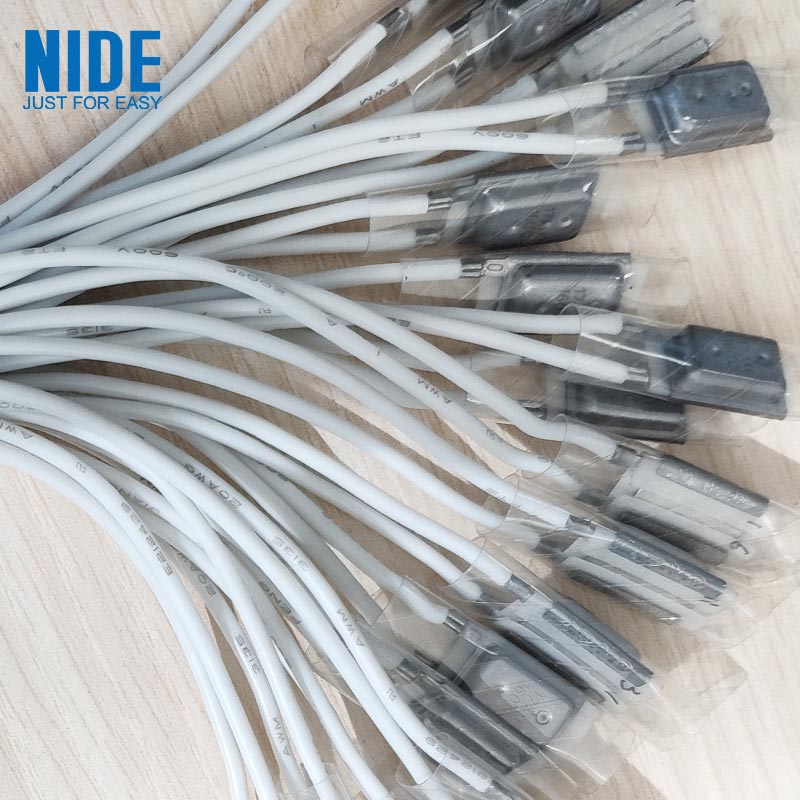

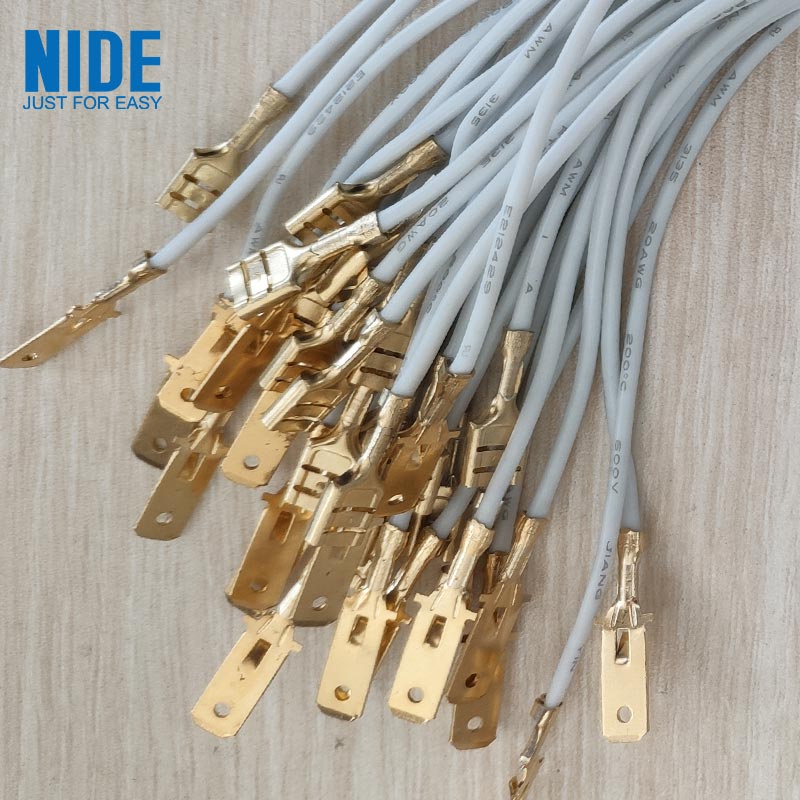

17AM 열 보호 장치 사진 쇼
열 보호기 작동 온도 비교표의 17AM 시리즈
