고전류 KW 열 보호 장치 온도 제어 스위치

고전류 KW 열 보호 장치 온도 제어 스위치

1. 써멀 프로텍터 적용

KW 시리즈 써멀 프로텍터는 온도 감지 특성을 가진 제품입니다. 이 제품은 고급 구조, 작은 크기, 민감한 동작, 큰 감전 용량 및 긴 수명의 특성을 가지고 있습니다. 가전제품, 전열기구, 형광등 안정기에 널리 사용된다. 변압기, 변압기, 자동차 모터, 집적 회로 및 일반 전기 장비의 과열 보호.

2. 써멀 프로텍터 구조

2.1 개요: 구조 및 도면

2.2 지휘자:	주석 도금 구리 심선, 절연 층은 폴리에틸렌 재질, 실리콘 재질로 만들어졌으며 UL 인증 와이어가 있습니다. .
2.3 쉘:	니켈 및 아연 합금 도금이 있는 PBT 엔지니어링 플라스틱 쉘 또는 금속 쉘;
2.4 슬리브 재질:	전기 제품의 성능 요구 사항을 충족하는 PET 폴리에스테르 절연 슬리브 또는 PE 유형 슬리브.

3. 써멀 프로텍터 성능

3.1 정격 전류:

전압전압 12V-DC 24V-DC 120V-AC 250V-AC

현재 전류 12A 10A 8A 6A 5A

3.2 작동 온도: 60°C-160°C, 허용 오차 ±5°C

3.3 리드선 인장 시험: 써멀 프로텍터의 리드선은 50N 이상의 인장력을 1분간 견딜 수 있어야 하며 끊어지거나 느슨해지지 않아야 합니다.

3.4 절연 전압:

ㅏ. 열 보호 장치는 열 분리 후 배선 사이에 AC660V, 50Hz 교류 전류를 견딜 수 있어야 하며, 테스트는 항복 섬락 없이 1분간 지속되었습니다.

비. 열 프로텍터의 단자 리드와 절연 슬리브의 표면 또는 열 프로텍터의 표면은 항복 플래시오버 없이 AC1500V, 50Hz 교류를 1분간 견딜 수 있습니다.

3.5 절연 저항: 정상적인 조건에서 와이어와 절연 슬리브 사이의 절연 저항은 100MQ 이상입니다. (사용하는 미터는 DC500V 절연저항계)

3.6 접촉 저항: 열 보호기의 접촉 저항은 접촉이 닫힐 때 50mQ보다 크지 않아야 합니다.

3.7 내열성 시험: 제품을 96시간 동안 150"C 환경에 두었습니다.

3.8 내습성 시험: 제품을 40C, 상대 습도 95%의 환경에 48시간 동안 두었습니다.

3.9 열충격 시험: 제품을 150°C와 -20°C의 환경에 각각 30분 동안 번갈아 가며 총 5주기를 반복합니다.

3.10 내진동 시험 : 진폭 1.5mm, 주파수 변화 10~55HZ, 스캐닝 변화 주기 3~5분, X, Y, Z 진동 방향 및 각 방향으로 2회의 연속 진동에 견딜 수 있는 제품 시간.

3.11 낙하 테스트 : 제품을 200mm 높이에서 1회 자유롭게 떨어뜨립니다.

3.12 내압축성: 밀폐된 오일 탱크에 제품을 담그고 2Mpa의 압력을 가하고 24시간 동안 유지합니다.

3.13 수명: 제품 수명 ≥ 10,000회

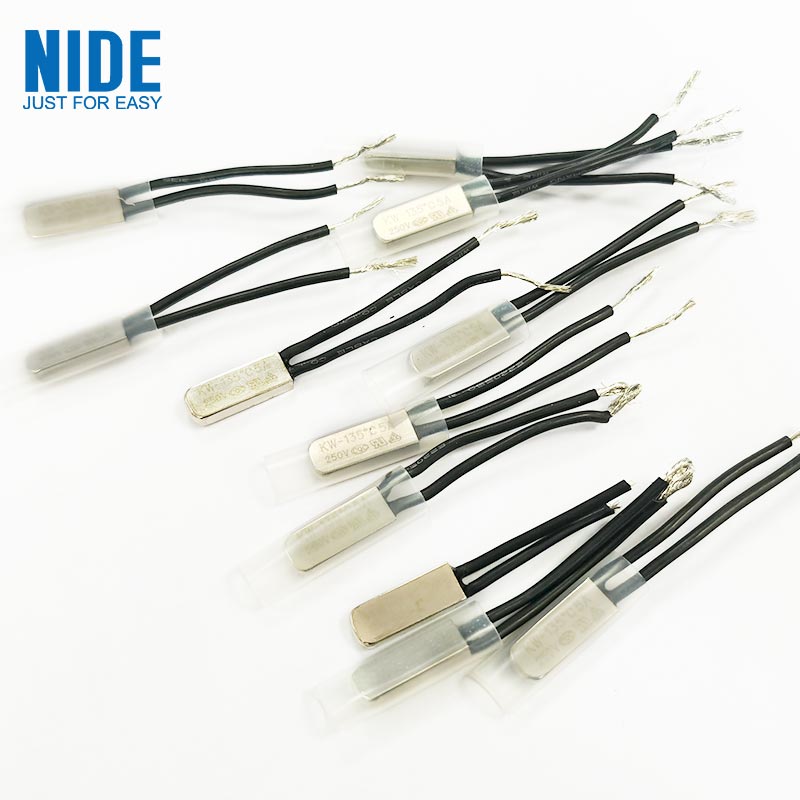

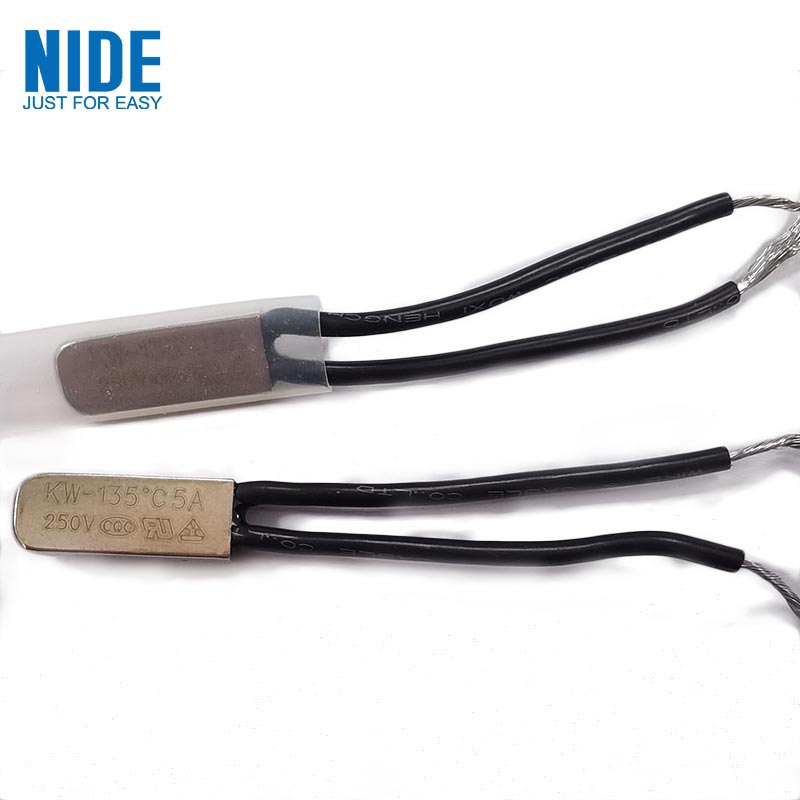

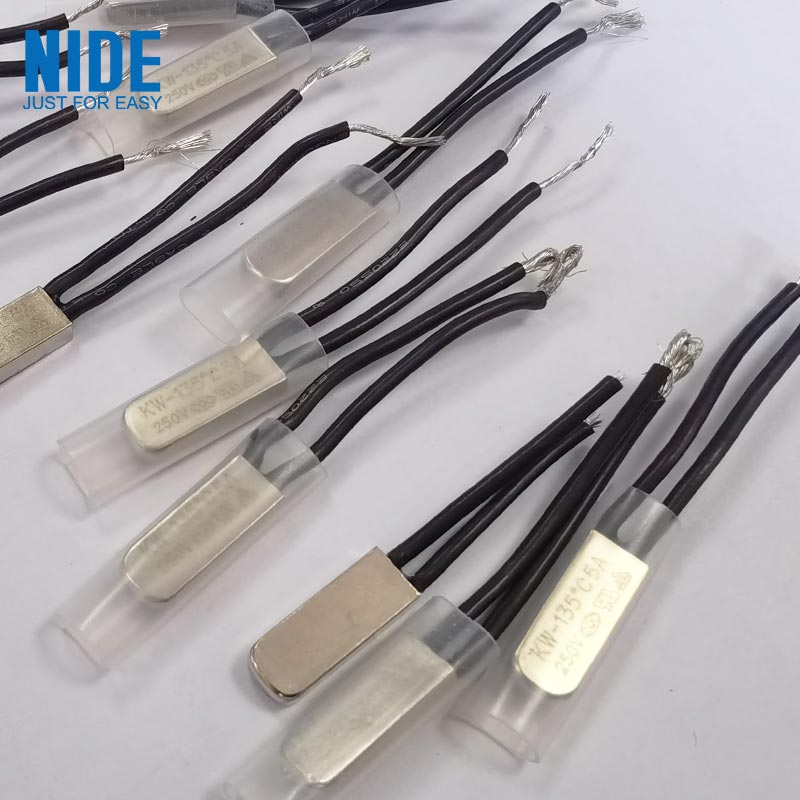

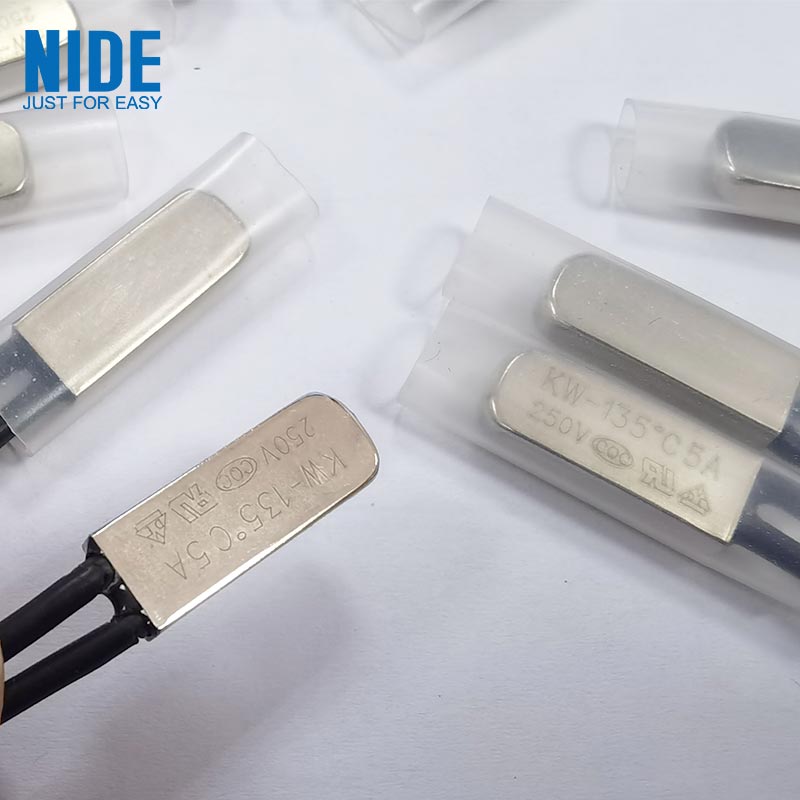

4. 서멀 프로텍터 사진

5 노트:

5.1 온도 감지의 가열 속도는 1 °C/1min으로 제어되어야 합니다.

5.2 프로텍터 쉘은 사용 중 강한 충격과 압력을 견디지 않아야 합니다.

주문을 받아서 만들어진 열 보호자:

1. 맞춤형 납선 : 고객의 요구에 따른 맞춤형 납선 재질, 길이 및 색상

2. 주문을 받아서 만들어진 금속 포탄: 플라스틱 포탄, 철 포탄, 스테인리스 포탄 및 다른 금속 포탄을 포함하여 고객의 필요에 따라 다른 물자 포탄을 주문을 받아서 만드십시오.

3. 주문을 받아서 만들어진 열 수축가능한 소매: 고객 요구에 따라 다른 고열 저항하는 폴리에스테 열 수축가능한 소매를 주문을 받아서 만드십시오
