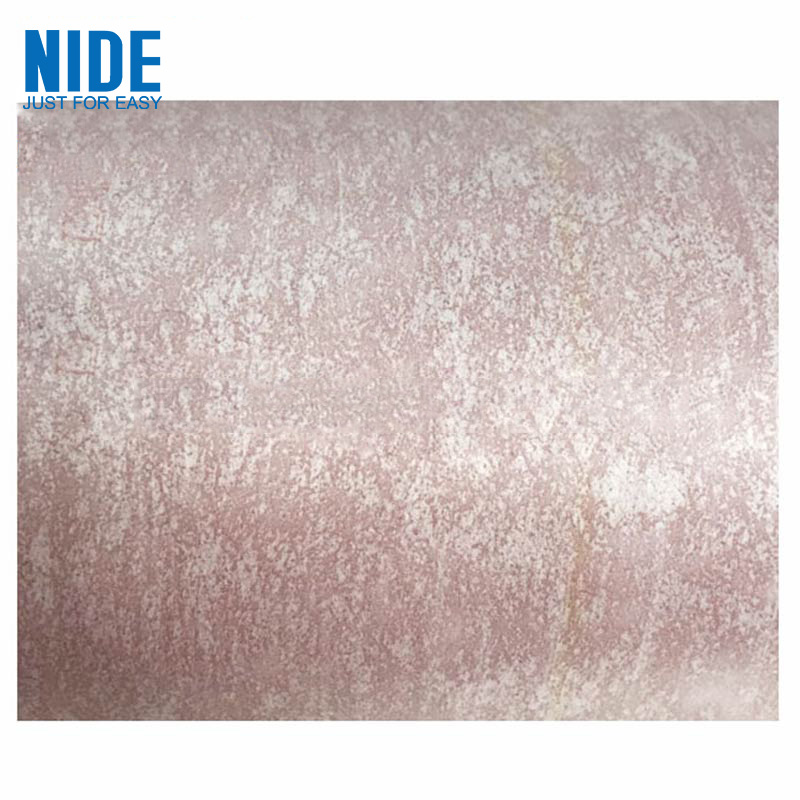

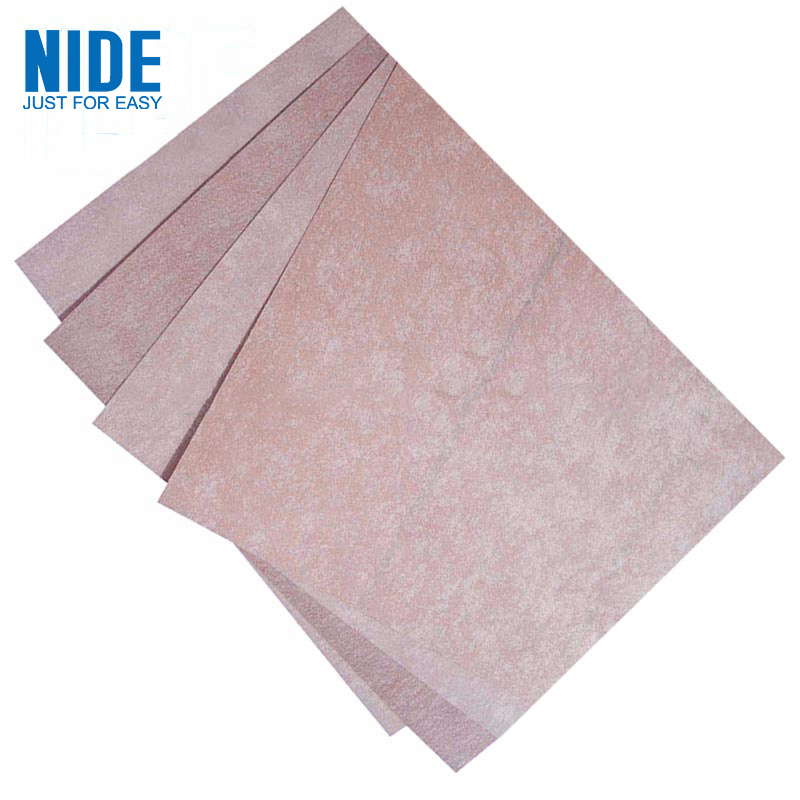

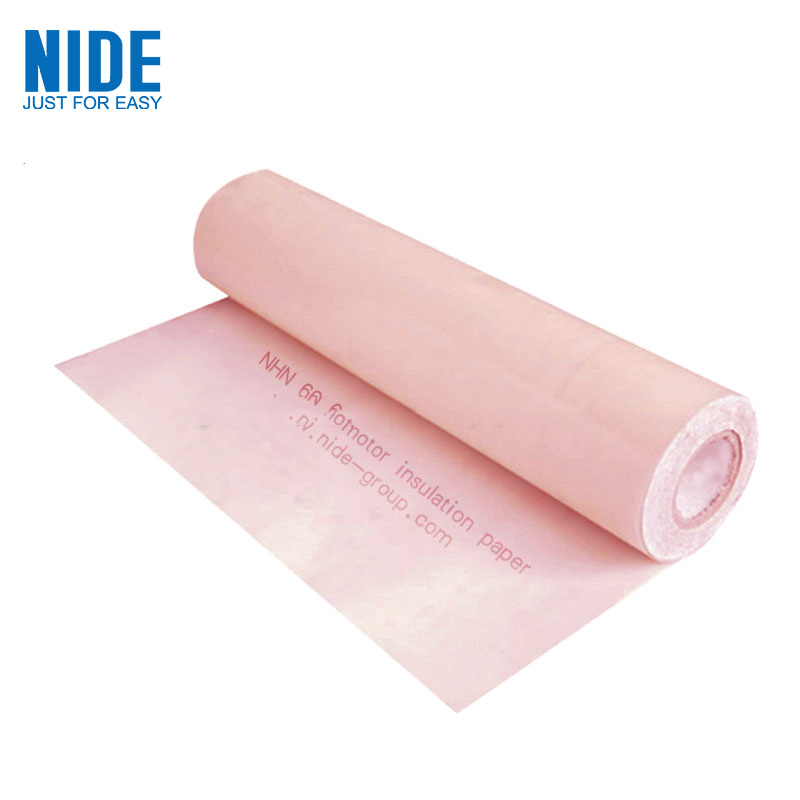

모터 권선용 PMP 절연지는 연질 3층 복합절연재, 중간층은 폴리이미드 필름, 외부 2층은 노멕스로 주로 무기 성분, 폴리이미드 필름, 아라미드 섬유 종이 및 접착제로 구성 , 등.
매개변수 이름 |
사양 단위 |
|||
상품명: |
모터 권선용 PMP 절연지 |
|||
절연재 색상: |
분홍색 |
|||
절연지 등급: |
클래스 H, 180-200 ° C |
|||
일반 접착: |
박리 없음 |
|||
열간 접착 (200±2°C, 10min) |
박리 없음, 물집 없음, 접착제 없음 |
|||
절연지 두께: |
0.15±15MM |
0.17±15MM |
0.20±15MM |
0.23±15MM |
정량 절연지: |
145gsm |
181gsm |
218gsm |
286gsm |
노멕스 두께: |
50μm |
50μm |
50μm |
50μm |
필름 두께: |
25μm |
50μm |
75μm |
125μm |
고장 전압: |
â‰7엔 KV |
‰9엔 KV |
‰12엔 KV |
‰¥19 KV |
굽힘 후 항복 전압: |
‰¥ 6KV |
≥ 8 KV |
‰¥ 11 KV |
≥17 KV |
인장 강도(세로): |
‰¥ 120N/CM |
≥ 160 N/CM |
≥180N/CM |
≥200 N/CM |
인장 강도(측면): |
≥ 70N/CM |
≥ 90N/CM |
‰¥ 120N/CM |
‰¥ 150N/CM |
연신율(세로): |
‰15% |
‰17% |
‰17% |
‰12% |
신장(측면): |
‰15% |
‰17% |
‰17% |
‰12% |
모터 권선용 PMP 절연지는 케이블, 코일, 모터, 발전기, 안정기 등과 같은 클래스 H 고내열 모터 기기의 슬롯 절연, 턴투턴 절연 및 개스킷 절연에 적합하며 중간막에 사용됩니다. 건식 변압기, 고전압 변압기 등과 같은 변압기 및 기타 전기 제품의 절연
모터 권선용 PMP 절연지
