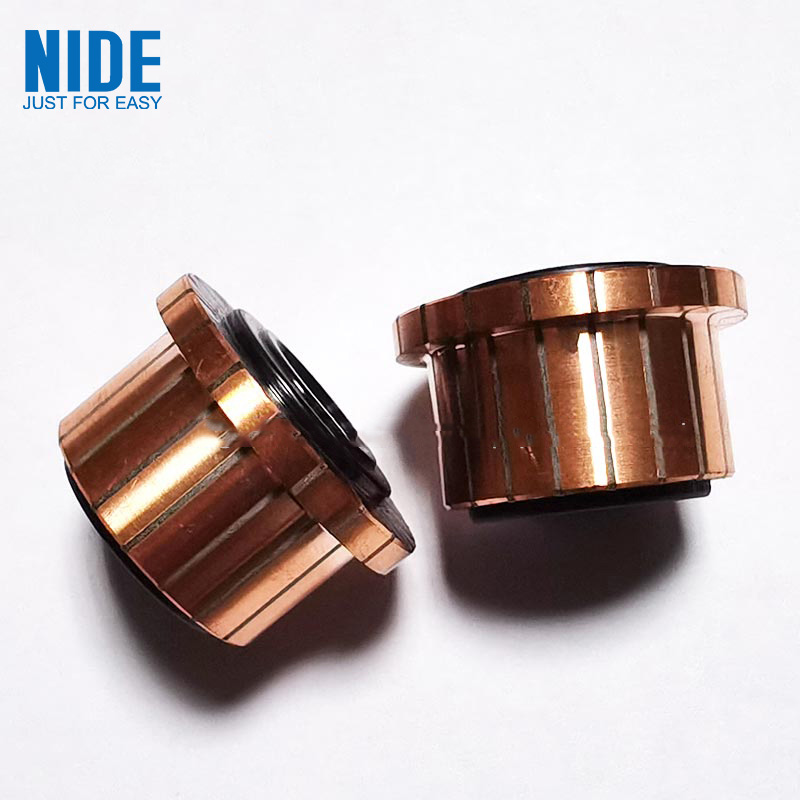

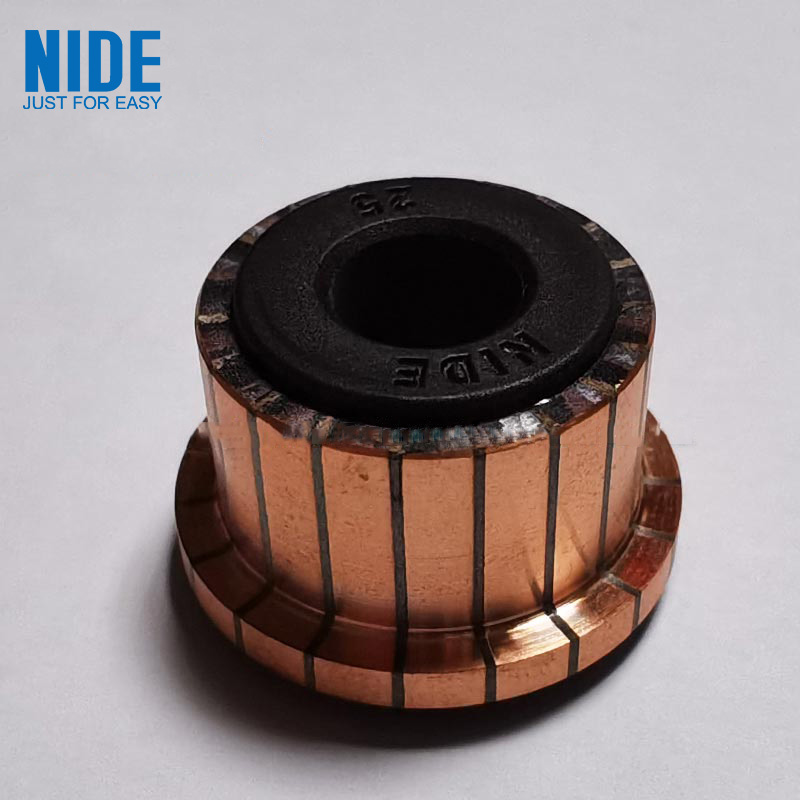

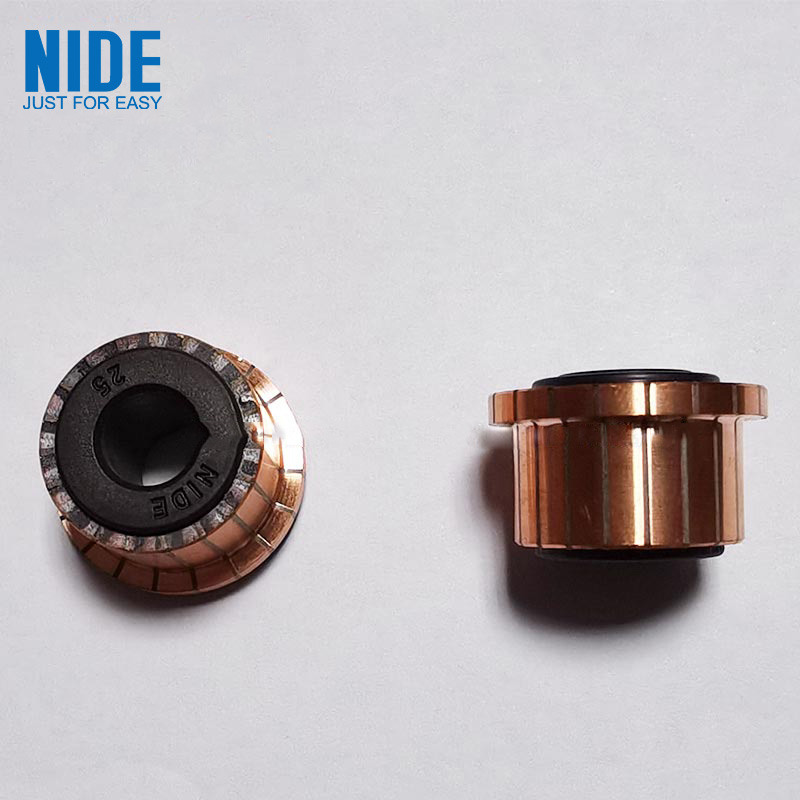

전동 공구 세그먼트 정류자는 플라스틱 베이스와 슬롯형 정류 구리 시트를 포함합니다. 슬롯 형 정류 동판의 상단에는 용접 와이어 단차가 제공됩니다. 인접한 슬롯형 정류 동판은 운모판으로 절연 및 격리됩니다. 중앙에는 상부 원통형 내부 구멍과 하부 원통형 내부 구멍이 동축으로 배열되어 있고, 상부 원통형 구멍의 구멍 직경은 하부 원통형 구멍의 구멍 직경보다 작고,
모델 번호. |
외경(mm) |
내경(mm) |
총 높이(mm) |
세그먼트 길이(mm) |
후크/라이저 직경(mm) |
바 번호 |
DZQC-RZ32-067 |
22.4 |
φ10 |
17 |
14.7 |
27.5 |
24 |
S-03067A |
22.4 |
φ12 |
17 |
14.7 |
17.4 |
24 |
S-03068 |
28.5 |
φ12 |
17.5 |
14 |
29.5 |
24 |
S-03068A |
29.5 |
φ12 |
17.5 |
14 |
29.7 |
24 |
S-03069 |
28.5 |
φ12 |
18.5 |
16 |
22.5 |
24 |
S-03070 |
37.5 |
φ13 |
27 |
24.2 |
45.5 |
32 |
S-03071 |
35.5 |
φ13 |
27.5 |
23 |
37.2 |
32 |
S-03074 |
28.3 |
φ12 |
20 |
17 |
29 |
24 |
S-03079 |
23 |
φ8 |
19 |
19 |
30.8 |
12 |
S-03080 |
20.5 |
φ10 |
15 |
14.1 |
26 |
10 |
S-03081 |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
QZQA-RZ12-081A |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
S-03082 |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03082A |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03083 |
23 |
φ9 |
15 |
13 |
24 |
24 |
S-03083A |
23 |
φ10 |
15 |
13 |
24 |
24 |
S-03084 |
23.2 |
φ8 |
17.5 |
17.3 |
30 |
14 |
S-03085 |
22.5 |
φ8 |
16 |
15 |
28.5 |
10 |
전동 공구 세그먼트 정류자는 자동차 산업, 가전 제품, 전동 공구 및 기타 분야에서 널리 사용됩니다.
전동공구 부문 정류자는기계적 강도와 과속 성능을 효과적으로 향상시키는 기능.
